Nizkonapetostni sendvič avtobusi

Zaradi svoje kompaktne strukture, odličnega odvajanja toplote in robustne zmogljivosti prenosa toka je nizkonapetostni sendvič Busway postal glavna izbira v sodobnih sistemih za distribucijo električne energije.

Struktura jedra in konfiguracija izolacije

•Material prevodnika: elektrolitski baker visoke čistosti (čistost ≥ 99,9 %); površina je lahko opcijsko posrebrena ali pokositrena za izboljšanje prevodnosti in odpornosti proti oksidaciji.

Izolacijski materiali:

• Standardni tip: uporablja izolacijske materiale razreda B ali višje (temperaturna odpornost: 130 °C)—kot so poliestrska folija, sljudni trak itd.—za zagotavljanje dolgoročne zanesljivosti delovanja.

• Ognjeodporna vrsta: uporablja kompozitni sloj traku iz sljude in keramične silikonske gume, ki lahko ohrani izolacijo tudi pri visokih temperaturah od 600 °C do 1000 °C.

• Vodoodporen/odporen proti koroziji tip: vključuje inkapsulacijo z ulitkom iz poliester-imida ali epoksi smole razreda H; izolacijski razred doseže razred H (180°C), ki nudi življenjsko dobo več kot 50 let.

• Značilnosti "sendvič" strukture: fazni vodniki so tesno zloženi in stisnjeni brez zračnih rež; sklop je v celoti inkapsuliran in oblikovan pod pritiskom, kar bistveno zmanjša reaktanco in padec napetosti.

Ključni električni in varnostni parametri

Dvig temperature in nadzor toplotne učinkovitosti

Meje dviga temperature (pri temperaturi okolja 40 °C):

Priključne sponke: ≤ 60 K (tj. največ 100 °C)

Kovinsko ohišje: ≤ 30 K (tj. največ 70 °C)

Izolacijska površina: ≤ 40 K (tj. največ 80 °C)

Mehanizem odvajanja toplote:

Toplota, ki jo ustvarijo prevodniki, se vodi skozi izolacijsko plast do kovinskega ohišja, kjer se nato odvaja s konvekcijo in sevanjem.

Ohišje iz aluminijeve zlitine je opremljeno z vgrajeno zasnovo rebri hladilnega telesa, ki izboljša učinkovitost odvajanja toplote za več kot 30 %.

Meje toplotne vzdržljivosti:

Standardni tip: Dolgotrajna delovna temperatura ≤ 130°C

Ognjeodporna vrsta: zmožna vzdrževati neprekinjeno napajanje več kot 90 minut pri 960 °C

Vrsta lite smole: zmožnost stabilnega delovanja v temperaturnem območju okolja od -40 °C do 130 °C

Zaščitni razred (koda IP) in uporabna okolja

Mehanske in namestitvene značilnosti

Material ohišja:

Aluminijeva zlitina: lahka, odporna proti koroziji in nudi odlično odvajanje toplote; primeren za uporabo kot zaščitni ozemljitveni (PE) vodnik.

Hladno valjano jeklo: visoka strukturna trdnost; ko je prevlečen z ognjevarno barvo, je primeren za ognjevarne aplikacije.

Ulitek iz smole: ima nekovinsko ohišje in zagotavlja celovito "štiristransko zaščito"—vodoodpornost, odpornost proti koroziji, odpornost proti eksploziji in zaščito pred prahom.

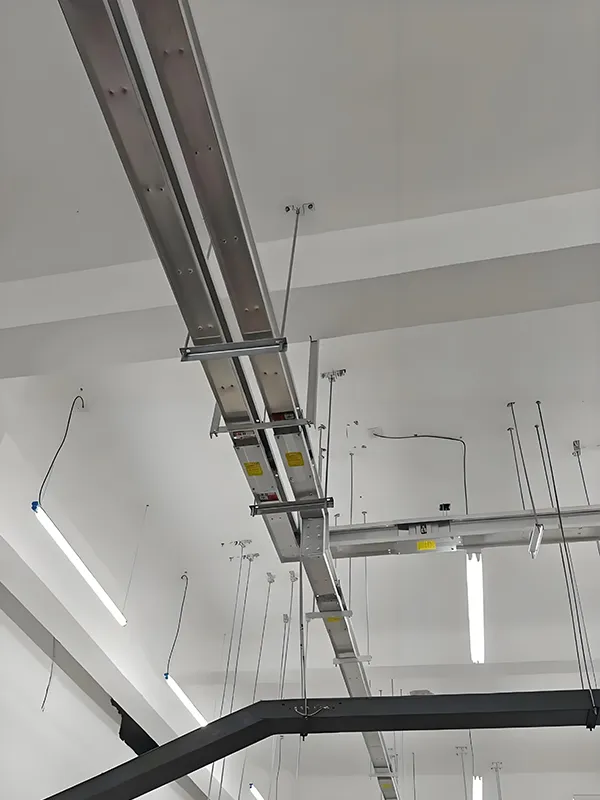

Način namestitve:

Podpira vodoravno ali navpično vpetje, z nastavljivim tolerančnim razponom ±4 mm.

Razmik med podporami/obešalniki: ≤3 m za ravne odseke; ≤1,5 m za ukrivljene odseke.

Tehnologija povezave:

Hitra povezava z enim vijakom: opremljena z mehanizmom za nadzor navora, ki zagotavlja minimalen kontaktni upor.

Inteligentni konektorji: podpirajo zmožnosti spremljanja vzdrževanja, s čimer se zmanjša tveganje za okvaro delovanja.

Razširitev specializiranih tehnologij

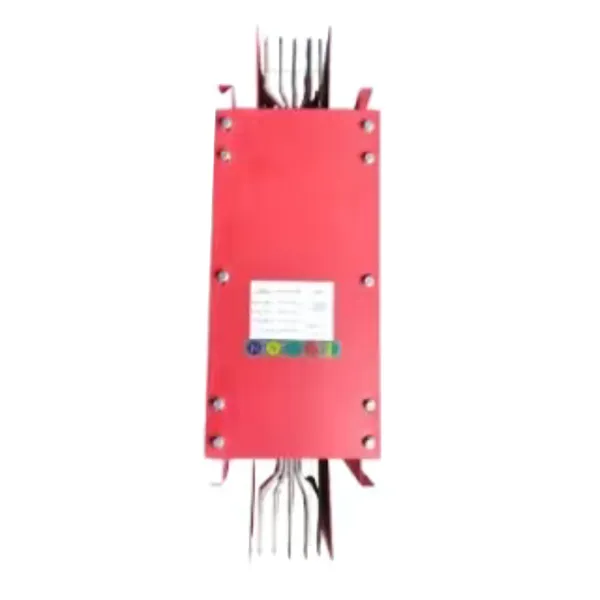

Ognjeodporni kanal zbiralke (tip NH)‌

Ocena požarne odpornosti: izbirne možnosti 1 ure, 1,5 ure, 2 uri ali 3 ure

Toplotno izolacijska plast: klobučevina iz aluminijevih silikatnih vlaken (temperaturna odpornost: 1250°C)

Zunanji premaz: Intumescentna ognjeodporna barva; hitro poveča toplotno prevodnost ob izpostavljenosti ognju, da upočasni prenos toplote

Vodoodporen kanal zbiralke (iz smole)‌

Stopnja zaščite: IP67–IP68

Izolacijski material: nenasičena poliestrska smola + anorganska polnila, v celoti ulita

Scenariji uporabe: železniški tranzit, kemične tovarne, obalni objekti in druga korozivna ali vlažna okolja

Inteligentni tračni zbiralnik

Vključuje module za merjenje temperature, nadzor toka in alarmne module za uhajanje.

Podpira RS485 ali brezžični prenos za integracijo v sisteme za avtomatizacijo zgradb.

pogosta vprašanja

1. Kaj je nizkonapetostna sendvič vodilna povezava?

Nizkonapetostni sendvič busway je kompakten sistem za distribucijo električne energije busway, ki uporablja tesno zložene vodnike z izolacijo med fazami, kar zagotavlja visoko tokovno zmogljivost, nizko impedanco in učinkovit prenos energije za sodobne zgradbe in industrijske objekte.

2. Kakšne so prednosti sendvič vodila v primerjavi s tradicionalnimi kabli?

V primerjavi s tradicionalnimi kabli sistem sendvič vodilnih kanalov ponuja boljše odvajanje toplote, večjo tokovno nosilnost, lažjo namestitev in prilagodljivo razširitev, zaradi česar je idealen za velike projekte distribucije električne energije.

3. Kje se običajno uporablja nizkonapetostna sendvič vodila?

Široko se uporablja v podatkovnih centrih, poslovnih zgradbah, tovarnah, letališčih, nakupovalnih središčih in visokih stavbah, kjer je potrebna zanesljiva in učinkovita distribucija električne energije.

4. Kakšne vrednosti toka so na voljo za nizkonapetostne sisteme vodil?

Večina nizkonapetostnih vodilnih sistemov podpira nazivne tokove v razponu od 400 A do 6300 A, odvisno od projektnih zahtev in zasnove sistema.

5. Ali je mogoče avtobus prilagoditi za posebne projekte?

ja Profesionalni proizvajalci in dobavitelji avtobusov, kot je Fenghua Electric, lahko zagotovijo rešitve avtobusov po meri na podlagi trenutne zmogljivosti, okolja namestitve, stopnje zaščite in postavitve projekta.

6. Ali je sendvič vodilo varno za industrijsko distribucijo električne energije?

ja Visokokakovostni nizkonapetostni sistemi vodilnih kanalov imajo močno izolacijo, visoko raven zaščite in zanesljivo odpornost proti kratkemu stiku, kar zagotavlja varno in stabilno delovanje.

7. Kako izberem zanesljivega proizvajalca ali dobavitelja busway?

Pred nakupom morate oceniti proizvodne izkušnje, certifikate, projektne primere, zmožnost prilagajanja in tehnično podporo proizvajalca busway.

8. Kako lahko dobim ponudbo za nizkonapetostne sendvič avtobuse?

Če želite dobiti natančno nizkonapetostno ceno vodila, morate dobavitelju običajno posredovati podrobnosti, kot so nazivni tok, dolžina vodila, vrsta namestitve in projektne risbe.
