1600A Sandwich Busway

1600A Sandwich Busway je visoko zmogljiv nizkonapetostni distribucijski sistem, zasnovan za aplikacije z velikim tokom. S kompaktno sendvič strukturo z izoliranimi bakrenimi ali aluminijastimi vodniki zagotavlja visoko nosilnost, nizek dvig temperature in minimalno impedanco, kar zagotavlja stabilno in zanesljivo dobavo električne energije.

Ključne značilnosti:

Visoka tokovna zmogljivost: ocenjena na 1600 A za industrijske obrate, visoke zgradbe, podatkovne centre in poslovne komplekse.

Struktura sendviča: večplastna zasnova prevodnika in izolacije zagotavlja varnost, učinkovito odvajanje toplote in namestitev, ki prihrani prostor.

Nizka temperatura in nizka impedanca: Optimizirana zasnova zmanjšuje izgubo energije in povečuje učinkovitost sistema.

Prilagodljiva namestitev: Modularna, podpira ravne proge, veje in postavitve po meri za prihodnjo širitev.

Varnost in zanesljivost: Preizkušen za kratek stik, vzdržljivost napetosti in dvig temperature; skladen s standardoma CCC in IEC.

Tehnični parametri

Zakaj izbrati naš 1600A Sandwich Busway?

Strokovni proizvajalec: dolgoletne izkušnje pri proizvodnji nizkonapetostnih vodil.

Rešitve po meri: na voljo so nestandardne velikosti, trenutne ocene in postavitve.

Zagotavljanje kakovosti: Vsaka enota je pred dostavo podvržena strogemu testiranju.

Inženirska podpora: zagotovljeno tehnično svetovanje, načrtovanje in navodila za namestitev.

Ključne besede javnega naročila: vodilo 1600A, nizkonapetostno vodilo, sendvič vodilo, visokotokovno vodilo, industrijska distribucija električne energije, modularno vodilo, kompaktno vodilo.

Temeljne prednosti

1. Visoka prevodnost, nizke izgube: energetsko učinkovita in visoko zmogljiva

Elektrolitski bakreni prevodniki razreda T2 kažejo upornost ≤0,01777 Ω·mm²/m pri 20 °C in prevodnost, ki presega 98 %, kar daleč presega prevodnost običajnih bakrenih materialov. Ta lastnost bistveno zmanjša izgubo energije med prenosom moči; dolgoročno podjetjem omogoča znatne prihranke pri stroških električne energije. Poleg tega je mogoče površino bakrenih vodnikov opcijsko obdelati s kositrom ali posrebrenjem, da se učinkovito poveča odpornost proti oksidaciji in koroziji, zmanjša kontaktni upor, podaljša življenjska doba priključnih točk in zmanjša prihodnje stroške vzdrževanja.

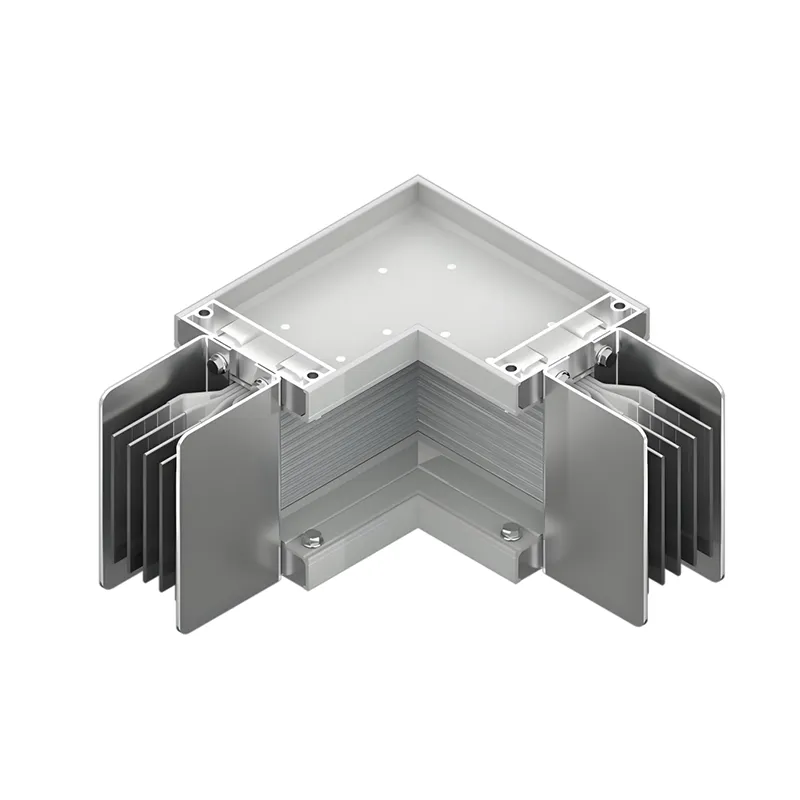

2. Kompaktna struktura: Optimiziran izkoristek prostora

Edinstvena "sendvič" zasnova - s tesno zloženimi faznimi vodniki - stisne električno razdaljo med vodniki na samo 6–10 mm, s čimer popolnoma odpravi zračne reže med fazami. V primerjavi s tradicionalnimi tračnimi sistemi zbiralk ta oblika zmanjša celotno prostornino za več kot 30 %, hkrati pa ohranja enakovredno nosilnost toka. To omogoča prilagodljivo namestitev v prostorsko omejenih okoljih, kot so električni dvižni vodi in delavnice z veliko opreme, kar znatno poveča učinkovitost izrabe prostora in ustvari večje možnosti za postavitev stavb in razporeditev opreme.

3. Učinkovito odvajanje toplote: stabilno delovanje

Bakreni vodniki imajo odlično toplotno prevodnost, kar omogoča hiter prenos toplote skozi izolacijsko plast na kovinsko ohišje. Ohišje je izdelano iz aluminijevo-magnezijeve zlitine in ima integrirano zasnovo rebri za odvajanje toplote; to poveča površino za več kot 30 % v primerjavi s standardnimi ohišji, kar omogoča visoko učinkovito odvajanje toplote z dvojnim mehanizmom konvekcije in sevanja. Med delovanjem pri nazivnem toku ostaja dvig temperature na priključnih sponkah ≤60K, dvig temperature ohišja pa ostaja ≤30K. To zagotavlja stabilne delovne temperature za tračni sistem zbiralk na dolgi rok, učinkovito preprečuje staranje izolacije in poslabšanje delovanja zaradi pregretja ter tako zagotavlja zanesljivost sistema za distribucijo električne energije.

4. Celovita zaščita: prilagodljiva zapletenim okoljem

Popolnoma zaprto kovinsko ohišje je podvrženo površinski obdelavi, kot je eloksiranje, elektroforeza ali protipožarna prevleka, da zagotovi večstopenjsko zaščito v razponu od IP54 do IP68. Standardni modeli nudijo zaščito pred prahom in škropljenjem ter izpolnjujejo operativne zahteve tipičnih industrijskih obratov in poslovnih zgradb. Vodoodporni modeli zagotavljajo zaščito pred kratkotrajno ali celo neprekinjeno potopitvijo, zaradi česar so primerni za vlažna okolja, kot so podzemni komunalni tuneli in čistilne naprave. Ognjeodporni modeli lahko vzdržujejo napajanje več kot 180 minut pri ekstremnih temperaturah 960 °C, kar zagotavlja zanesljivo zaščito za požarno varnostna vezja in sisteme zasilnega napajanja. Poleg tega "sendvič" struktura nima neprekinjenih zračnih kanalov, s čimer je v osnovi odpravljen "učinek dimnika" med požarom in izboljšana požarna varnost sistema.

5. Modularna zasnova za priročno namestitev

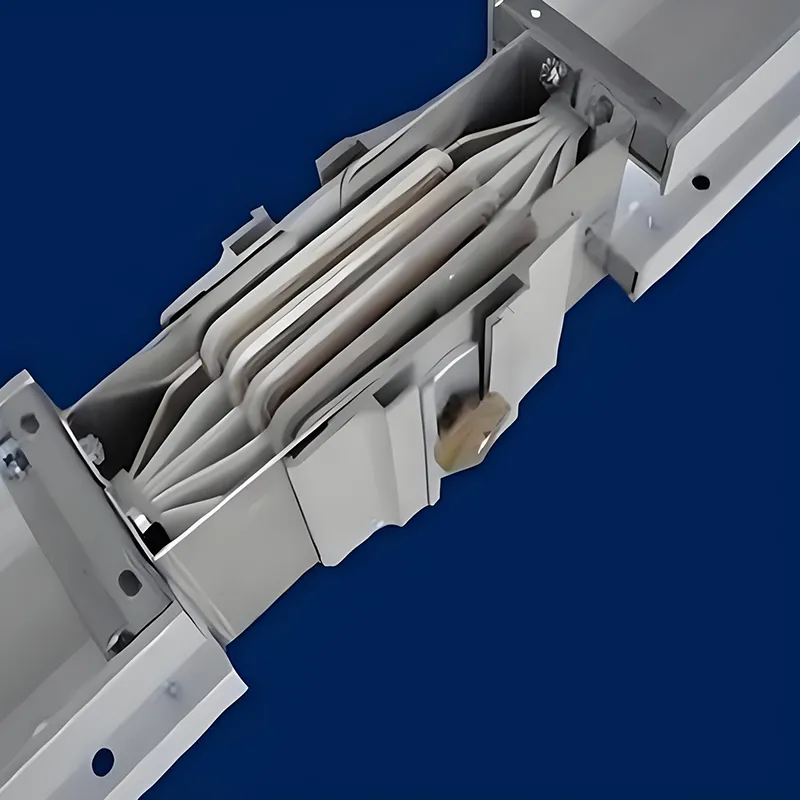

Avtobusni sistem uporablja tovarniško montažne standardne modularne enote. Med namestitvijo na kraju samem se te enote hitro povežejo z dvojnimi vijaki z nadzorovanim navorom in kolutastimi vzmeti. Ta zasnova omogoča tolerance vgradnje ±4 mm, kar znatno zmanjša kompleksnost konstrukcije in časovne stroške. Vtične enote je mogoče vstaviti v vodilo ali odstraniti iz njega kjer koli, medtem ko je sistem pod napetostjo; zasnova ozemljitve "prvi za priključitev, zadnji za odklop" zagotavlja varnost delovanja. Poleg tega sistem podpira najmanj 200 ciklov vklopa/izklopa, kar omogoča prilagodljivo prilagajanje zahtevam, kot so prilagoditve proizvodne linije in razširitev opreme, hkrati pa omogoča lažje vzdrževanje in spreminjanje v prihodnosti.

Scenariji uporabe

1. Industrijski proizvodni sektor

V proizvodnih delavnicah industrij, kot so avtomobilska proizvodnja, mehanska obdelava, metalurgija in kemikalije, sistemi vodil z bakrenim prevodnikom v obliki sendviča zagotavljajo stabilno glavno napajalno hrbtenico za visoko zmogljivo opremo – vključno z velikimi motorji, varilnimi stroji in avtomatiziranimi proizvodnimi linijami. Njihova visoka tokovna nosilnost je sposobna obvladovati razmere velike obremenitve, povezane s pogostim zagonom in zaustavitvijo strojev, medtem ko njihova modularna zasnova vtičnikov olajša prilagoditve proizvodne linije in dodajanje nove opreme, s čimer podjetjem pomaga doseči visoko učinkovito proizvodnjo.

2. Podatkovni centri in zdravstvene ustanove

Grozdi strežnikov v podatkovnih centrih in obsežna medicinska oprema v bolnišnicah zahtevajo izjemno visoko raven kontinuitete in stabilnosti njihovega napajanja. Značilnosti nizkih izgub tega sistema vodil zmanjšujejo izgubo energije med prenosom energije. Poleg tega lahko inteligentne različice izdelkov integrirajo module za spremljanje temperature in toka, kar omogoča upravljanje in vzdrževanje na daljavo prek RS485 ali brezžičnega prenosa; to omogoča spremljanje stanja opreme v realnem času in zagotavlja zanesljivo napajanje za kritične obremenitve.

3. Distribucija električne energije v visokih stavbah

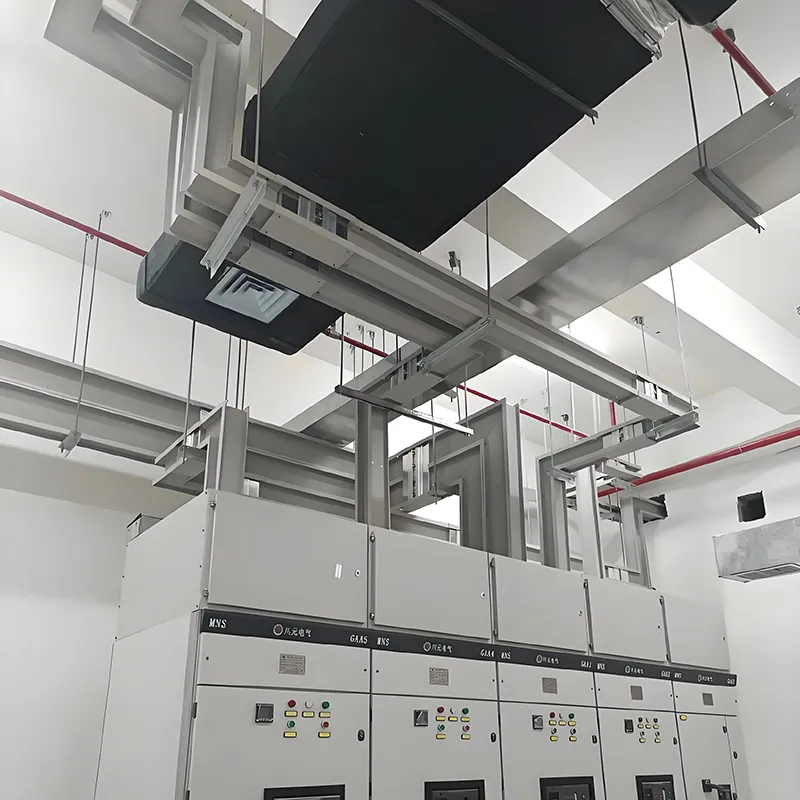

Znotraj dvižnih vodov za distribucijo električne energije v visokih stavbah so navpično nameščeni sendviči z bakrenimi vodniki, ki služijo kot glavni napajalni vodi za vsako nadstropje. Njihova kompaktna struktura prihrani dragocen prostor v jašku, medtem ko njihova učinkovita zasnova odvajanja toplote zagotavlja stabilnost med vertikalnim prenosom električne energije na dolge razdalje, kar zagotavlja uravnoteženo in zanesljivo oskrbo z električno energijo v vsakem nadstropju poslovnih stavb, hotelov, stanovanjskih kompleksov in podobnih struktur.

4. Posebni okoljski pogoji

Za posebna okolja, za katera je značilna visoka vlažnost, korozivnost ali prah – kot so podzemni komunalni tuneli, železniški tranzitni sistemi in obalni objekti – so na voljo vodoodporne in proti koroziji odporne različice avtobusov. Vodovodni kanali iz smole, ki imajo stopnjo zaščite IP68, so izdelani brez kovinskega ohišja in so popolnoma zatesnjeni; ta zasnova zagotavlja dolgoročno stabilno delovanje v težkih okoljih in učinkovito preprečuje okvare opreme, ki jih povzročajo neugodni okoljski dejavniki.

Zagotavljanje kakovosti in predanost storitvam

Vseskozi dajemo prednost kakovosti pred vsem drugim. Vsi naši vodilni vodi tipa sendvič z bakrenimi prevodniki so podvrženi strogemu tovarniškemu testiranju—vključno s preskusi vzdržljive napetosti močne frekvence, preskusi dviga temperature in kratkotrajnimi preskusi vzdržljivega toka—da zagotovimo popolno skladnost z mednarodnimi in nacionalnimi standardi. Poleg tega našim strankam nudimo celovito servisno podporo:

Profesionalni napotki za izbiro izdelkov: Ponujamo prilagojene rešitve za izbiro izdelkov, ki so prilagojene specifičnim zahtevam glede moči vsake stranke, okolju namestitve in drugim pomembnim dejavnikom. Storitve namestitve na kraju samem: Naša izkušena ekipa namestitve nudi storitve vodenja in namestitve na mestu, kar zagotavlja pravilno namestitev in stabilno delovanje naših izdelkov.

Poprodajna podpora in vzdrževanje: Vzpostavili smo obsežen poprodajni sistem podpore in vzdrževanja za takojšnje reševanje potreb strank po popravilu in vzdrževanju ter varujemo dolgoročno delovanje opreme.

pogosta vprašanja

1. Kaj je 1600A Sandwich Busway?

1600A Sandwich Busway je nizkonapetostni sistem za distribucijo električne energije s kompaktno večplastno (sendvič) strukturo, zasnovan za varen in učinkovit prenos velikih tokov v industrijskih, komercialnih in visokih stavbah.

2. Katere so glavne prednosti?

▪Visoka tokovna zmogljivost (1600A)

▪Majhen dvig temperature in nizka impedanca

▪Varno in zanesljivo z zaščito pred kratkim stikom

▪Modularna zasnova za prilagodljivo namestitev in razširitev

3. Kje se običajno uporablja?

▪Industrijske tovarne in proizvodne linije

▪Visoke stavbe, hoteli in stanovanja

▪Podatkovni centri in strežniške sobe

▪Nakupovalna središča in veliki javni objekti

4. Ali ga je mogoče prilagoditi?

Da, naš 1600A Sandwich Busway je mogoče prilagoditi za nestandardne dolžine, postavitve, nazivne tokove in priključne vmesnike v skladu z zahtevami projekta.

5. Kako enostavna je namestitev?

Modularna in kompaktna zasnova omogoča ravne napeljave, odcepe in hitro namestitev na kraju samem, kar zmanjša delo in čas namestitve.

6. Katere varnostne standarde izpolnjuje?

Naše vodilo je preizkušeno glede kratkega stika, vzdržljivosti napetosti in dviga temperature ter izpolnjuje standarde CCC, IEC in druge nizkonapetostne distribucijske standarde.

7. Kako izbrati pravo avtobusno pot za moj projekt?

Upoštevajte trenutno moč, dolžino, okolje namestitve in potrebe po razširitvi. Naša tehnična ekipa nudi svetovanje in podporo pri oblikovanju za izbiro optimalne rešitve.

8. Kako vzdržujem avtobusno pot?

Priporočljivo je redno preverjanje prahu, ohlapnih povezav in spremljanje temperature. Zaradi robustne sendvič zasnove je potrebno minimalno vzdrževanje.
