Bakreni vodnik Sandwich Busway

Copper Conductor Sandwich Busway je zelo učinkovita rešitev za prenos električne energije, zasnovana posebej za sodobne sisteme za distribucijo električne energije. Z uporabo elektrolitskih bakrenih vodnikov visoke čistosti in "sendvič" strukture, ki vključuje tesno zložene fazne vodnike, brezhibno integrira vodnike, izolacijske materiale in kovinsko ohišje. Ta oblika ponuja številne prednosti, vključno z visoko nosilnostjo toka, nizko izgubo moči in prilagodljivostjo namestitve. Izdelek je široko uporaben v scenarijih distribucije električne energije z visokim tokom - kot so industrijski obrati, visoke zgradbe, podatkovni centri in železniški tranzitni sistemi - zagotavlja stabilno in zanesljivo zagotovilo za prenos električne energije za raznoliko paleto električnih aplikacij.

Tehnični parametri

Osnovne tehnične prednosti

(I) Bakreni prevodniki visoke čistosti: manjše izgube, večja energetska učinkovitost

Sistem kot prevodni material uporablja elektrolitski baker razreda T2 s čistostjo ≥99,95 %. Pri 20 °C je upornost ≤0,01724 Ω·mm²/m, prevodnost pa presega 98 %. V primerjavi s standardnimi bakrenimi materiali to povzroči zmanjšanje izgub v liniji za približno 5 % do 8 %. Površine prevodnikov so lahko na zahtevo pokositrene ali posrebrene; to znatno poveča odpornost proti oksidaciji in koroziji, zmanjša kontaktni upor, zagotovi dolgotrajno stabilnost priključnih točk in učinkovito podaljša življenjsko dobo izdelka.

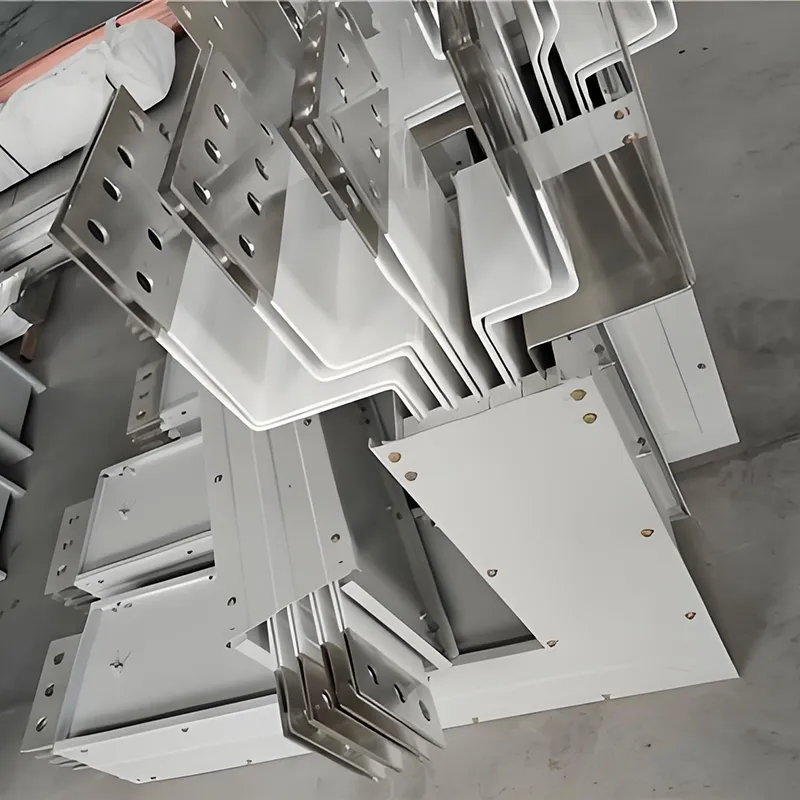

(II) "Sendvič" kompaktna struktura: dvojni preboj pri izrabi prostora in energetski učinkovitosti

Trifazni vodniki so neposredno povezani s tankoslojnimi izolacijskimi materiali in tesno zloženi brez zračnih rež, s čimer se električna zračnost stisne na samo 6–10 mm. Ta zasnova poveča gostoto prenosa moči na enoto prostora za več kot 40 % in povzroči bolj kompakten fizični profil. Posledično dosega znatne prihranke prostora za namestitev, zaradi česar je še posebej primeren za prostorsko omejena okolja, kot so električni dvižni vodi in območja z veliko opreme. Poleg tega ta tesno urejena struktura zmanjša reaktanco sistema na samo 40 %–60 % tiste, ki jo najdemo v tradicionalnih zračno izoliranih tračnih sistemih zbiralk, kar znatno zmanjša padec napetosti v delovnih pogojih visokega toka in poveča splošno učinkovitost prenosa moči.

(III) Visoko učinkovita zasnova odvajanja toplote: nižji dvig temperature, večja stabilnost

Toplota, ki jo ustvarijo vodniki, se hitro prenese skozi izolacijsko plast do kovinskega ohišja. V kombinaciji z ohišjem iz aluminijeve zlitine z integriranimi rebri za odvajanje toplote se površina ohišja poveča za več kot 30 %, kar ima za posledico znatno izboljšanje učinkovitosti odvajanja toplote. Nekateri modeli z visoko tokovno zmogljivostjo imajo vzdolžne utore za odvajanje toplote na notranji površini ohišja; ta zasnova dodatno poveča toplotno prevodnost in zagotavlja, da dvig temperature priključnih sponk ostane ≤60K in kovinskega ohišja ostane ≤30K, s čimer ohranja stabilne delovne temperature v varnem območju med dolgotrajnim delovanjem.

(IV) Celovita zaščita za vse scenarije – varno in zanesljivo

Osnovna zaščita: Ohišje je izdelano iz aluminijevo-magnezijeve zlitine ali hladno valjane jeklene pločevine. Obdelan z eloksiranjem, elektroforezo ali elektrostatičnim praškastim premazom ima odlično odpornost proti koroziji in mehansko trdnost. Z oceno zaščite pred vdorom (IP) IP54 ali več učinkovito ščiti pred prahom in brizganjem vode, zaradi česar je primeren za standardna okolja, kot so splošna tovarniška tla in prostori za distribucijo električne energije.

Zaščita za posebna okolja: Na voljo so prilagojeni vodotesni (inkapsulirani) modeli. Te enote imajo popolnoma zaprto, integralno inkapsulacijo z uporabo nenasičene poliestrske smole v kombinaciji z anorganskimi polnili, ki dosegajo oceno IP IP67–IP68. Sposobni so stabilnega delovanja na prostem, podvodnih okoljih in atmosferah, ki vsebujejo jedke pline, ponašajo pa se z življenjsko dobo staranja izolacije, ki presega 50 let.

Ognjeodporna zaščita: Ognjeodporni modeli uporabljajo kompozitno izolacijsko plast, ki jo sestavljajo sljudni trak in keramična silikonska guma. Ohišje je prevlečeno z intumescentno (ognjevarno) ognjevarno barvo; tudi če je izpostavljena ekstremnim temperaturam 960 °C, lahko enota vzdržuje napajanje 1 do 3 ure, kar zagotavlja neprekinjeno napajanje za požarno varnostna vezja. Ti izdelki so v skladu z nacionalnimi standardi, kot je GB/T 9978.1-2008.

(V) Modularna namestitev - prilagodljiva in priročna razširitev

Sistem s standardizirano modularno zasnovo omogoča hitro povezavo na mestu uporabe z enim vijakom. Vsaka povezava je opremljena z mehanizmom za nadzor navora, ki zagotavlja minimalen kontaktni upor. Konektorji podpirajo nastavitev tolerance poravnave ±4 mm, kar učinkovito kompenzira napake pri namestitvi. Vtične enote je mogoče namestiti na katero koli točko vzdolž vodila in podpirajo vroče priklapljanje (vstavljanje/odstranjevanje pod napetostjo) - pri čemer se ozemljitveni priključek vklopi prvi in ​​izklopi zadnji - ocenjeno za najmanj 200 ciklov priklopa. Ta prilagodljivost omogoča sistemu, da se enostavno prilagodi rekonfiguracijam proizvodne linije in zahtevam po razširitvi opreme, s čimer se skrajšajo dobavni časi gradnje in stroški vzdrževanja.

Vodnik za izbiro izdelka

Scenariji uporabe

(I) Industrijski proizvodni sektor

Primeren za težke delavnice, ki se ukvarjajo z avtomobilsko proizvodnjo, mehansko obdelavo, elektronskim sestavljanjem in podobnimi področji, zagotavlja stabilno oskrbo hrbtenice z električno energijo za velike stroje in avtomatizirane proizvodne linije. Njegove lastnosti nizke impedance učinkovito blažijo padce napetosti, ki jih povzročajo tokovna nihanja, medtem ko njegova modularna zasnova omogoča pogoste prilagoditve proizvodne linije in razširitev opreme, s čimer izpolnjuje prilagodljive zahteve industrijske proizvodnje.

(II) Visoke stavbe in poslovni kompleksi

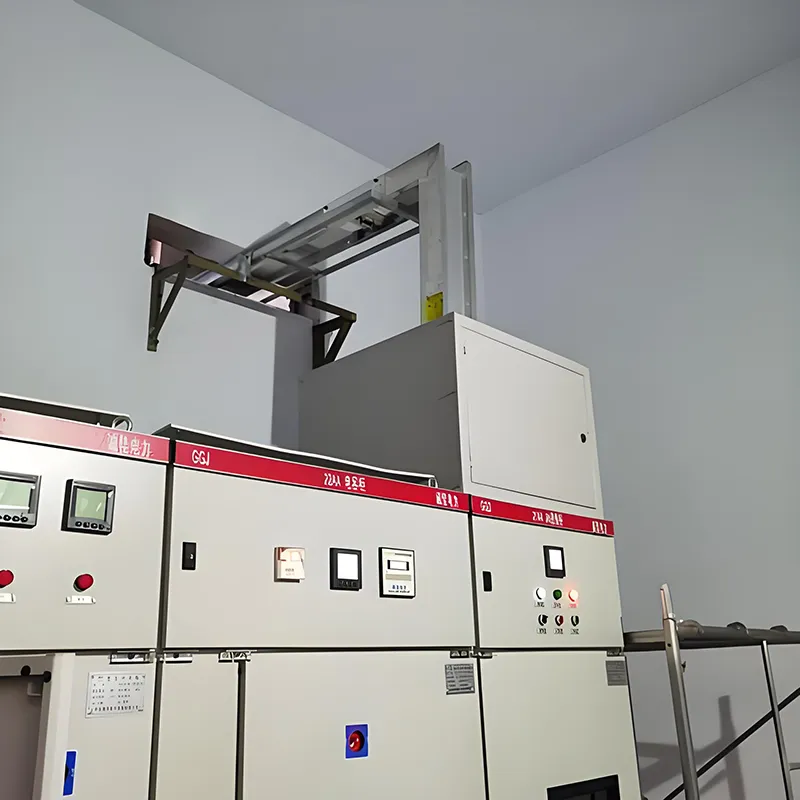

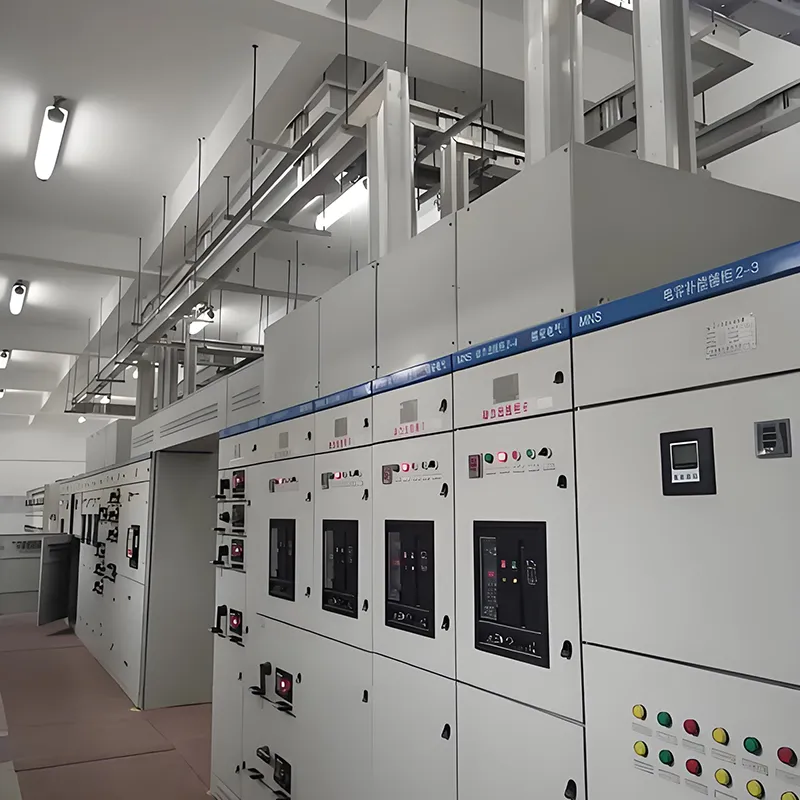

Ti sistemi, nameščeni navpično znotraj električnih dvižnih vodov, služijo kot primarni napajalni vodi za vsako nadstropje – rešitev, ki jo uporablja več kot 90 % visokih zgradb. V komercialnih kompleksih omogočajo distribucijo močnega toka na dolge razdalje, ki zadovoljujejo različne zahteve po električni obremenitvi različnih prizorišč, kot so nakupovalna središča, hoteli in poslovne stavbe; Poleg tega ponujajo priročne odcepne točke za distribucijo električne energije, kar poenostavi prihodnje vzdrževanje in spremembe sistema.

(III) Podatkovni centri in zdravstvene ustanove

Ti sistemi zagotavljajo neprekinjeno in zanesljivo napajanje za kritične obremenitve – kot so strežniki podatkovnih centrov in medicinska oprema – ki zahtevajo izjemno zanesljivost. Nekateri modeli inteligentnih izdelkov imajo vgrajene module za zaznavanje temperature in nadzor toka; podpirajo RS485 ali protokole za brezžični prenos, omogočajo upravljanje in vzdrževanje na daljavo ter zmožnosti predhodnega opozarjanja na napake, s čimer zagotavljajo neprekinjeno oskrbo z električno energijo.

(IV) Posebne okoljske nastavitve

Vodotesni izdelki iz lite smole so idealni za vlažna in korozivna okolja - kot so podzemni komunalni tuneli, čistilne naprave in obalni objekti. Nasprotno pa so ognjeodporni izdelki zasnovani za uporabo v požarnovarnostnih tokokrogih in sistemih za zasilno napajanje; v primeru požara vzdržujejo neprekinjenost napajanja in s tem pridobijo kritičen čas za evakuacijo osebja in reševanje opreme.

pogosta vprašanja

V1: Kaj je sendvič z bakrenim vodnikom?

O: To je nizkonapetostni sistem za distribucijo srednje do visoke obremenitve z gostimi bakrenimi vodniki T2 (≥99,9 %) za stabilen tok, majhne izgube in zanesljivo delovanje.

V2: Kakšne so njegove ključne specifikacije?

O: Nazivna moč 1000 A, primerna za sisteme ≤1000 V. Baker je prevlečen s kositrom za nizko kontaktno odpornost in zaščito pred korozijo. Zaščita IP54+, skladno z GB 7251 & IEC 61439.

V3: Kje se pogosto uporablja?

O: Idealno za visoke zgradbe, industrijske obrate, komercialne centre, podatkovne centre in druge nizkonapetostne distribucijske aplikacije.

V4: Katere so glavne prednosti?

O: Visoka tokovna zmogljivost, nizka izguba energije, odlično odvajanje toplote, kompaktna oblika ter enostavna namestitev in razširitev.

V5: Ali je varno in zanesljivo?

O: Da. Gosta struktura in visokokakovosten baker zagotavljata zanesljivo delovanje, vsi izdelki pa imajo varnostni certifikat CCC.

V6: Ali lahko prilagodim avtobusno pot?

O: Fenghua Electric ponuja prilagodljive rešitve za različne postavitve, dolžine in zmogljivosti. Za naročila po meri ali svetovanje nas kontaktirajte.

V7: Kako se primerja s tradicionalnimi avtobusi ali žičnicami?

O: Zmanjšuje izgubo energije, izboljša odvajanje toplote in prihrani prostor, zaradi česar je učinkovitejši in zanesljivejši od običajnih kablov.

V8: Kako lahko kupim ali povprašam?

O: Obrnite se na Fenghua Electric, da zahtevate ponudbo, oddate naročilo ali razpravljate o projektnih zahtevah. Nudimo strokovno podporo pri vseh vprašanjih.
