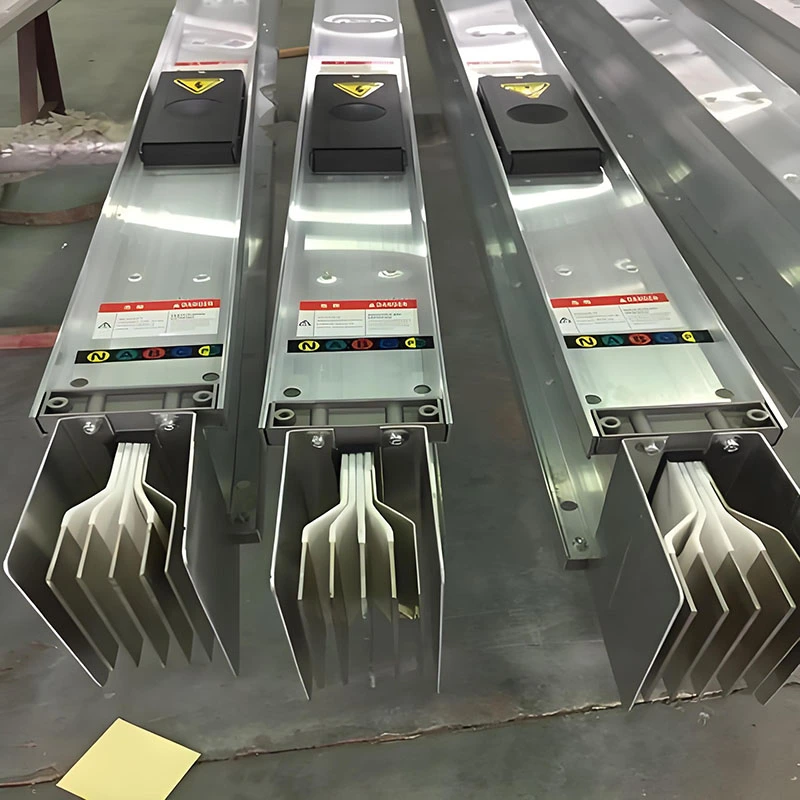

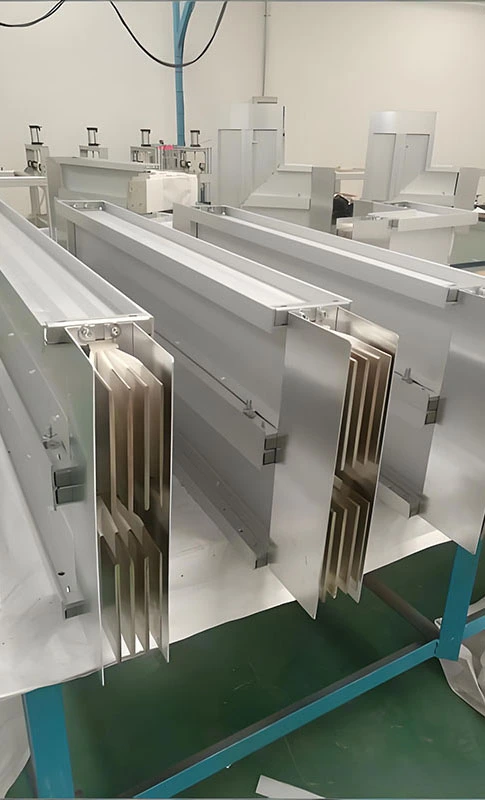

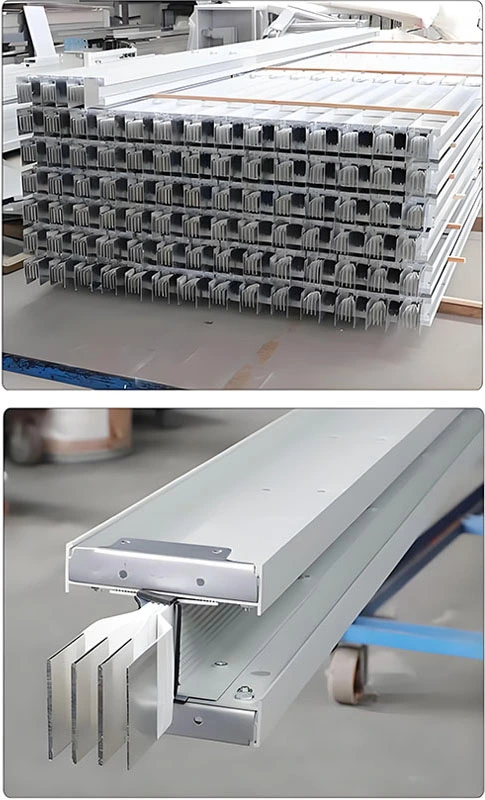

Zaprta avtobusna pot nizkega toka

Natančna pokritost za distribucijo električne energije nizkega toka

Nizkotokovni zaprti vodnik je zasnovan za distribucijo električne energije pri nizki obremenitvi v celotnem scenariju z nazivnim tokovnim razponom od 25 A do 400 A. Podpira AC trifazne štirižilne ali petžične sisteme z nazivno napetostjo do 660 V in frekvencami 50 Hz ali 60 Hz. Fenghua Electric kot profesionalni kitajski proizvajalec in dobavitelj ponuja rešitve, ki so idealne za majhne komercialne objekte, pisarniške podružnice, avtomatizirane krmilne omare in medicinsko laboratorijsko opremo. Za prilagodljiv, prilagojen prenos moči sta na voljo tako zračno izolirana kot kompaktna izolirana vrsta.

Osnovne vrste: dvojne rešitve za različne aplikacije

1. Zračno izolirana vodila

Z izolacijsko strukturo z zračno režo v kombinaciji z epoksidnimi izolacijskimi bloki ta sistem zagotavlja visoko izolacijsko upornost (≥100 MΩ) in zdrži napetost 3750 V električne frekvence 1 minuto brez okvare. Zasnova izboljša odvajanje toplote, ohranja temperaturo prevodnika pod 60 °C in dvig ohišja znotraj 30 K. Ohišje je izdelano iz hladno valjanega jekla ali aluminijevo-magnezijeve zlitine z ojačano valovito strukturo za visoko mehansko zmogljivost. Bakreni vodniki T2 visoke čistosti (≥99,95 %) s pokositreno prevleko zagotavljajo nizek upor in stabilno prevodnost. Aluminijasti vodniki so neobvezni za stroškovno učinkovite projekte.

2. Kompaktno izoliran vodilni vod

Ta vrsta uporablja epoksi smolo ali napredne polimerne materiale za tesno ovijanje prevodnikov v kombinaciji z negorljivo skrčljivo cevjo XLPE, ki ustreza okoljskim standardom RoHS. Njegova kompaktna zgradba zmanjšuje prostorske zahteve in preprečuje nevarnost požara zaradi dimnika ter nudi večjo požarno varnost. Z stopnjo zaščite do IP54 se dobro obnese v vlažnih in prašnih okoljih. Optimizirana zasnova zmanjšuje impedanco in izgubo moči ter zagotavlja visoko učinkovitost prenosa s padcem napetosti ≤2,5 % na 110 m. Izolacijski sistem zanesljivo deluje od -200°C do +200°C in zagotavlja življenjsko dobo več kot 30 let.

Izjemna zmogljivost: strogi standardi zagotavljajo stabilno delovanje

Certificirano zagotavljanje kakovosti

Zaprta vodila nizkega toka so izdelana v strogem skladu z mednarodnimi standardi. Vsaka enota je pred dostavo podvržena obsežnemu testiranju, kar zagotavlja dosledno kakovost, preverjeno delovanje in zanesljiv prenos moči za različne aplikacije.

Visoka stopnja zaščite (IP40–IP65)

Ohišje je zasnovano z zaščitnimi stopnjami od IP40 do IP65, višje stopnje pa so na voljo za uporabo na prostem. Napredna tehnologija prebadanja in kovičenja ustvarja brezšivno, popolnoma zaprto strukturo, izboljša učinkovitost tesnjenja in učinkovito preprečuje vdor prahu in vlage. Je zelo primeren za težka okolja, kot so visoka vlažnost, morsko podnebje in pogoji slane meglice, z dokazano odpornostjo z 2000-urnim testiranjem slanega pršila.

Močna odpornost proti kratkemu stiku in vibracijam

Sistem odlikuje odlična odpornost na kratke stike. Ohišje iz aluminija ali nizkomagnetnega jekla zmanjša izgube zaradi vrtinčnih tokov in dvig toplote ter izboljša učinkovitost prenosa toka. Vgrajene strukture za blaženje udarcev ščitijo notranje vodnike in izolacijske komponente pred mehanskimi vibracijami in zunanjimi udarci. Fleksibilne povezave in gumijaste izolacijske podloge dodatno povečajo stabilnost sistema, ko je priključen na transformatorje ali distribucijsko opremo.

Varen in učinkovit sistem ozemljitve

Integrirana zasnova ozemljitve uporablja visoko prevodno ohišje iz aluminijeve zlitine s presekom, ki je bistveno večji od samega prevodnika. To zagotavlja nizek ozemljitveni upor, izpolnjuje varnostne standarde in zagotavlja zanesljivo zaščito opreme in operaterjev.

Priročna namestitev in vzdrževanje: Zmanjšanje skupnih stroškov življenjskega cikla projekta

Prilagodljivi načini namestitve: Podpira večsmerno namestitev - vodoravno in navpično - in jo je mogoče hitro pritrditi na električne dvižne cevi, prostore z opremo ali strope z uporabo montažnih nosilcev. Modularna zasnova omogoča hitro montažo; standardni deli so na voljo v dolžinah 3 m, 6 m ali 8 m (prilagodljivo glede na specifikacije uporabnika). Poleg tega se odjemne odprtine lahko postavijo na poljubno lokacijo glede na zahteve naročnika, pod pogojem, da razmik med odprtinami ni manjši od 0,6 metra. Ta prilagodljivost omogoča priročno prihodnjo širitev zmogljivosti in prilagajanje poti, kar bistveno skrajša cikel namestitve.

Na uporabnika osredotočene podrobnosti oblikovanja

Odcepne enote imajo življenjsko dobo vklopa/izklopa ≥200 ciklov. V kombinaciji s priključki, ki imajo zasnovo za preprečevanje faznih napak, se tveganje napak pri namestitvi drastično zmanjša.

Z uporabo metode namestitve s čelnimi spoji za pritrditev povezovalnih vijakov potrebujete samo en ključ, zaradi česar je operacija preprosta in brez napora. Vsi izdelki v različnih trenutnih ocenah uporabljajo standardizirano pokrovno ploščo, ki zagotavlja visoko stopnjo standardizacije, močno medsebojno zamenljivost in priročno prilagodljivost vmesnika za prilagajanje zmogljivosti.

Sistem, opremljen z valovitimi dilatacijskimi spoji, omogoča dve stopnji svobode pri prilagajanju - vodoravno in navpično. To ne le prilagaja raztezanju in krčenju, ki ga povzročajo temperaturna nihanja, ampak tudi kompenzira strukturna odstopanja, ki so posledica posedanja temeljev. Ta inovacija odpravlja pomanjkljivosti tradicionalnih razteznih naprav z drsnimi ploščami, kot so slabe stopnje zaščite, okorna namestitev in nezanesljivo delovanje.

Poenostavljena shema vzdrževanja: Rutinsko vzdrževanje zahteva le redne preglede tesnosti konektorja in celovitosti ohišja. V primeru težav, kot je zmanjšana izolacijska trdnost, je mogoče notranje komponente posušiti s kratkim obdobjem delovanja brez obremenitve. Če pride do lokalnega pregrevanja, je težavo mogoče hitro rešiti z odpravljanjem težav na povezovalnih točkah ali prilagoditvijo obremenitve, kar povzroči nizke stroške vzdrževanja.

Tipični scenariji uporabe

Zaprta vodila nizkega toka se pogosto uporabljajo v:

▪Komercialne pisarne za razsvetljavo in distribucijo električne energije opreme

▪Sistemi industrijske avtomatizacije za krmilne omare in PLC-je

▪Medicinska in laboratorijska okolja, ki zahtevajo stabilno in čisto napajanje

▪Gradnja infrastrukture za nizkonapetostne in zasilne sisteme

▪Tovarniške nadgradnje, kjer je potrebna učinkovita naknadna vgradnja

Vodnik za izbiro: Znanstveno ujemanje projektnih zahtev

Izbira nazivnega toka: Izberite ustrezno nazivno vrednost glede na dejanski obremenitveni tok; priporočljivo je vključiti 10–20-odstotno varnostno rezervo za prilagoditev prihodnjim potrebam po širitvi zmogljivosti in zagotovitev dolgoročne stabilnosti izdelka.

Izbira vrste izolacije: Za suha okolja z nizkimi temperaturami okolja in minimalnimi nihanji toka so sistemi z zračno izolacijo prednostna izbira; za prostorsko omejena okolja, visoko vlažnost ali prašna okolja se priporočajo kompaktno izolirani sistemi.

Določitev zaščitnega razreda: Za standardne scenarije v zaprtih prostorih zadostuje ocena IP40; za zunanja ali vlažna/prašna okolja zagotovite zaščitni razred vsaj IP54; za okolja z morsko klimo se svetujejo izdelki z višjim zaščitnim razredom.

Premisleki o materialu prevodnika: Za projekte, ki vključujejo trajne visoke obremenitve ali zahtevajo izjemno stabilnost, so bakreni vodniki najprimernejša izbira; za projekte z omejenimi proračuni in minimalnimi nihanji obremenitve se lahko izberejo vodniki iz aluminijevih zlitin.

Prilagoditev za posebne zahteve: če imate posebne zahteve glede namestitvenih okolij, trenutnih vrednosti ali funkcionalnih funkcij, se obrnite na našo strokovno ekipo; zagotovili vam bomo prilagojeno rešitev izdelka, prilagojeno vašim potrebam.
